PARRAP

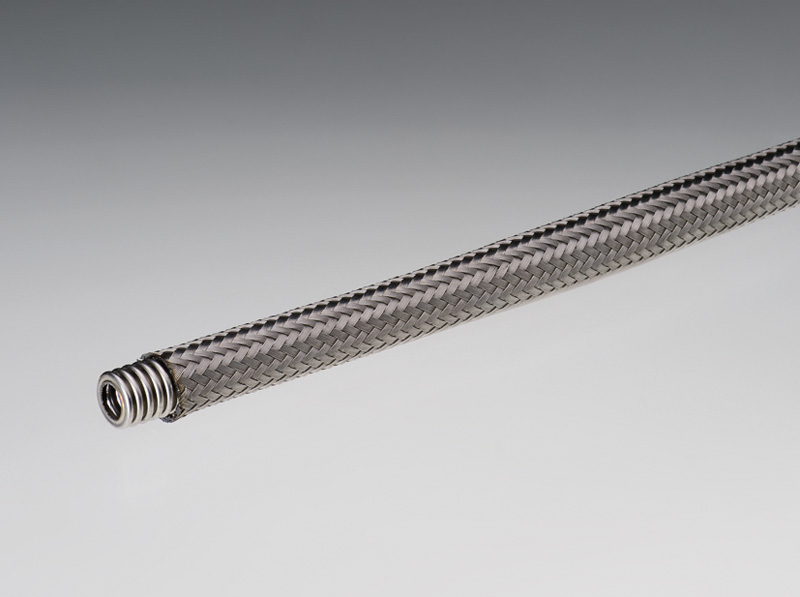

Längsgeschweißter Ringwellschlauch mit enger Wellung und einer Umflechtung aus Edelstahldraht. Moderate Flexibilität, gute Dämpfungseigenschaften bei Schwingungen, sehr gut zu montieren dank hoher Genauigkeit und Ringwellgeometrie. Auslegung und Typenprüfung nach ISO-Norm 10380. Lieferbar auch ohne Umflechtung bzw. mit 2 Umflechtungen sowie mit Wellschlauch aus Edelstahl 1.4404 (ähnlich AISI 316 L)

Werkstoffe: Wellschlauch Edelstahl 1.4541 (ähnlich AISI 321), bis DN 10 aus 1.4404 (ähnlich AISI 316 L), Umflechtung Edelstahl 1.4301 (ähnlich AISI 304)
Temperaturbereich: -270 °C bis +600 °C


Technische Daten
Artnr.
Innen-Ø mm
Außen Ø mm
Betriebsdruck bar
Biegeradius mm
Gewicht ca kg/m
Auswahl
45001006
6,00
11,40
150
110
0,18
45001008
8,30
15,20
115
130
0,28
45001010
10,10
17,80
115
150
0,33
45001013
12,00
20,20
80
124
0,36
45001015
15,00
24,10
63
146
0,43
45001020
19,90
29,90
55
169
0,53
45001025
24,90
36,40
40
195
0,65
45001032
31,80
45,40
40
225
1,01
45001040
39,60
54,40
32
255
1,30
45001050
49,40
67,30
32
293
2,02
45001065
64,00
83,40
25
345
2,81
45001080
78,70
102,60
23
495
4,26
45001100
101,00
129,50
15
563
5,61
45001125
125,20
155,00
13
1000
6,76
45001150
148,20
177,00
11
1250
8,04
Anmerkung:
n.A.* = Liefereinheit m oder nach Angabe
