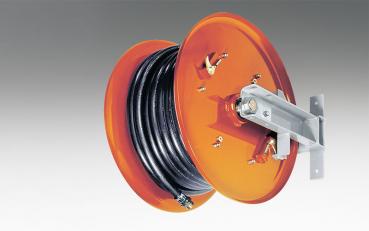

Schlauchaufroller BT 6000

Die flexible Verbindung von der Festleitung zum Anwendungsort oder Werkzeug für Öl, Wasser und Druckluft.

Medien: Druckluft/Öl/Wasser
Vorteile:
  • durch jahrzehntelange Erfahrung praxisbewährtes System
  • robuste Metallkonstruktion mit wartungsfreier Kugellagerung
  • Oberflächen kunststoffbeschichtet
  • Arretierung mit 2 Einrastmöglichkeiten pro Umdrehung
  • integrierte Schlauchrollenführung
  • großer Mediendurchgang entsprechend DN
  • Sonderanfertigungen je nach betrieblichen Anforderungen möglich


Hinweise:
Betriebsdruck für alle Medien 30 bar; offene Bauweise; geeignet für Befestigung am Boden und an der Wand, Wandbefestigung auch schwenkbar möglich

Sonderzubehör:
W-Platte für schwenkbare Wandmontage
spezielle Schlauchrollenführung (wie roter Teil der Maßzeichnung)



Technische Daten
Schlauch DN Inch
Schlauch DN mm
Schlauchlänge m
Betriebsdruck bar
Breite mm
Höhe mm
Tiefe mm
Gewicht ca. / kg
Artnr.
Auswahl
1/2"
13,00
25,00
30
520
615
440
42
80002513
1/2"
13,00
40,00
30
550
625
440
61
80004014
1/2"
13,00
50,00
30
620
700
440
63
80005013
3/4"
19,00
20,00
30
550
625
440
43
80002019
3/4"
19,00
30,00
30
620
700
440
50
80003019
3/4"
19,00
40,00
30
620
700
440
63
80004019
3/4"
19,00
50,00
30
700
780
440
65
80005019
1"
25,00
20,00
30
620
700
440
48
80002026
1"
25,00
30,00
30
620
700
600
70
80003025
1"
25,00
40,00
30
650
735
600
70
80004025
1"
25,00
50,00
30
650
735
600
70
80005025
11/4"
32,00
10,00
30
620
700
440
50
80001032
11/4"
32,00
20,00
30
620
700
600
70
80002032
11/4"
32,00
30,00
30
650
735
600
72
80003032
11/4"
32,00
40,00
30
700
780
600
73
80004032
11/2"
38,00
10,00
30
620
700
440
52
80000152
11/2"
38,00
20,00
30
650
735
600
70
80002038
