Hydraulik - ÖLDRUCKMASTER

Mobiles System zur sicheren Entlastung von unter Druck stehenden Hydraulikschläuchen

Es ist bekannt, dass abgekuppelte Hydraulikschläuche durch Sonneneinstrahlung plötzlich unter Druck stehen und sich nicht mehr mit dem Traktor kuppeln lassen. Um die Gefahren des Ölaustritts zu vermeiden sollte eine EG-Richtlinien-konformen Bedienung genutzt werden. Um alle Gefahren und Risiken bei der Druckentlastung auszuschließen, empfehlen wir das System ÖldruckMaster.

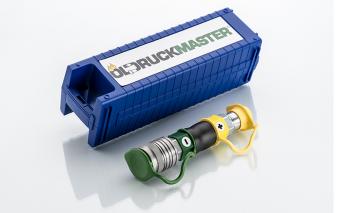

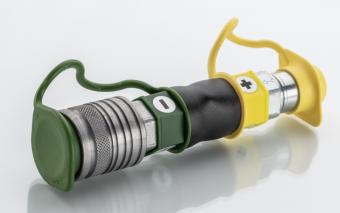

Den ÖldruckMaster mit der Steckerseite (gelb-) in die unter Druck stehende Kupplungsmuffe des Anbaugerätes stecken, dann den ÖldruckMaster über die Muffenseite (grün+) mit einem freien (drucklosen) Kupplungsstecker des Schleppers verbinden.

Ein kurzer Druckimpuls vom Schlepper aus öffnet die unter Druck stehende Kupplungsmuffe des Anbaugerätes. Das Ventil auf senken stellen, der Druck im Schlauch ist sofort abgebaut und es kann wieder problemlos gekuppelt werden.

Kupplungssystem zum Lösen von unter Druck stehenden Kupplungssteckern an gezogenen Landmaschinen und Anbaugeräten.

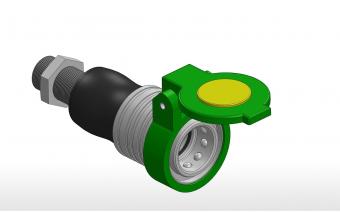

Der ÖldruckMaster–Festmontage dient zu der direkten Montage am Schlepper.

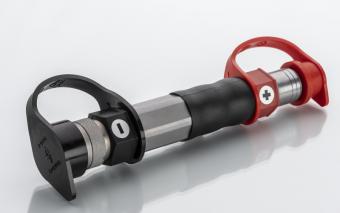

ÖldruckMaster Flat FaceDer ÖldruckMaster-FlatFace ist für die Baugröße 2 (BG2) erhältlich.

Als Erkennungsmerkmal dient der Durchmesser des Steckers. Dieser kann in den Herstellerangaben variieren, in der Regel liegt der Durchmesser bei Ø = 19,7 - 19,8 mm.

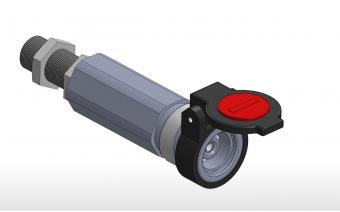

ÖldruckMaster Flat FaceDer ÖldruckMaster-FlatFace-„Festmontage“ ist für die Baugröße 2 (BG2) erhältlich.

Als Erkennungsmerkmal dient der Durchmesser des Steckers. Dieser kann in den Herstellerangaben variieren, in der Regel liegt der Durchmesser bei Ø = 19,7 - 19,8 mm.

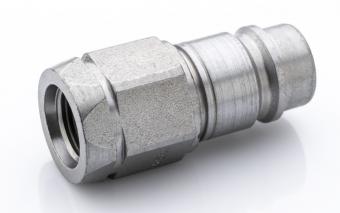

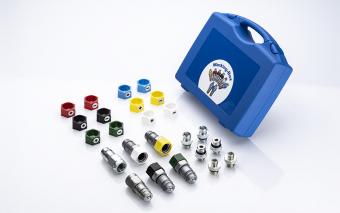

6x SK-Stecker BG3- IG M18x1,5
6x farbige Kennzeichnungskappen

6x Schlauchanschlüsse:

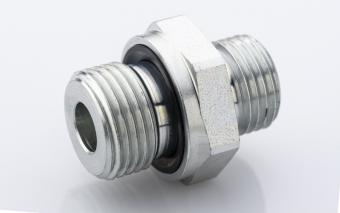

2x Rohrverschraubung 08L, für Dichtkegelanschluss 08L-M14x1,5
2x Rohrverschraubung 10L, für Dichtkegelanschluss 10L-M16x1,5
2x Rohrverschraubung 12L, für Dichtkegelanschluss 12L-M18x1,5

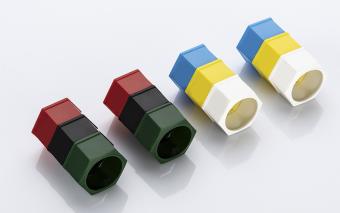

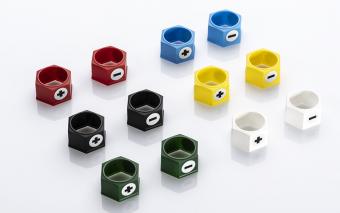

12x Kennzeichnungskappen +/-, Farben: weiß, blau, rot, grün, gelb u. schwarz

Durch die Verwendung eines SK-Steckers (BG3) mit Innengewinde und die dadurch resultierende Bautiefe, sind etwaige Komplikationen beim Kupplungsvorgang mit Ölrückführdosen (Schlepperseitig) ausgeschlossen, ein Kuppeln ist zu jeder Zeit problemlos möglich.

Das Baukastensystem mit seinem einheitlichen Grundkörper und den kostengünstigen Variationsmöglichkeiten, ermöglicht neben dem Einsatz bei einer Vielzahl unterschiedlicher Maschinen bzw. Anwendungen, ebenfalls auf Fertigungsänderungen /-pläne flexibel und schnell reagieren zu können, ohne dabei durch kostenintensive Lagerbestände oder lange Lieferzeiten eingeschränkt zu werden.

Baugröße 3 (Standard "Bauernkupplung")
Muffe Außendurchmesser Ø 38mm
Stecker Außendurchmesser Ø 20,5mm

Verpackungsinhalt 5 Stecker OHNE farbliche Markierungen

Verpackungsinhalt

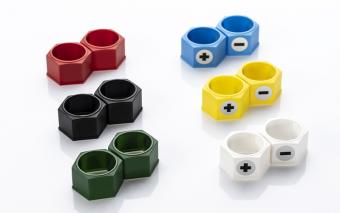

Eine VPE besteht aus 12 Stück Kennzeichnungskappen je Farbe 2 Stück

Verpackungsinhalt
Eine VPE besteht aus jeweils 5 Rohrverschraubungen.

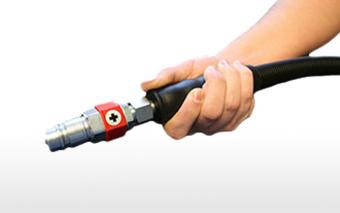

Griffschlauchleitung bestehend aus 2SC10 Hydraulik-Kompaktschlauch (DIN 20066), beidseitig DKOL12 (SW22)
